LÒ XO HỒI VỊ

Đặc điểm

• Tạo lực hồi phục để đưa cơ cấu về vị trí ban đầu.
• Có thể là lò xo nén, lò xo kéo hoặc lò xo xoắn, tùy theo thiết kế.
• Thường hoạt động theo chu kỳ lặp đi lặp lại nên yêu cầu độ bền mỏi cao.
• Vật liệu phổ biến:
  • SWP-A, SWP-B
  • SWC
  • SUS304
  • SUS631J1 (đối với yêu cầu chống ăn mòn và tuổi thọ cao)

Các loại lò xo hồi vị phổ biến

1. Lò xo nén hồi vị (Compression Return Spring)

• Bị nén khi làm việc.
• Khi bỏ lực tác động, lò xo giãn ra và đẩy cơ cấu trở về vị trí ban đầu.
• Ứng dụng:
  • Nút nhấn
  • Van
  • Xi lanh
  • Máy công nghiệp

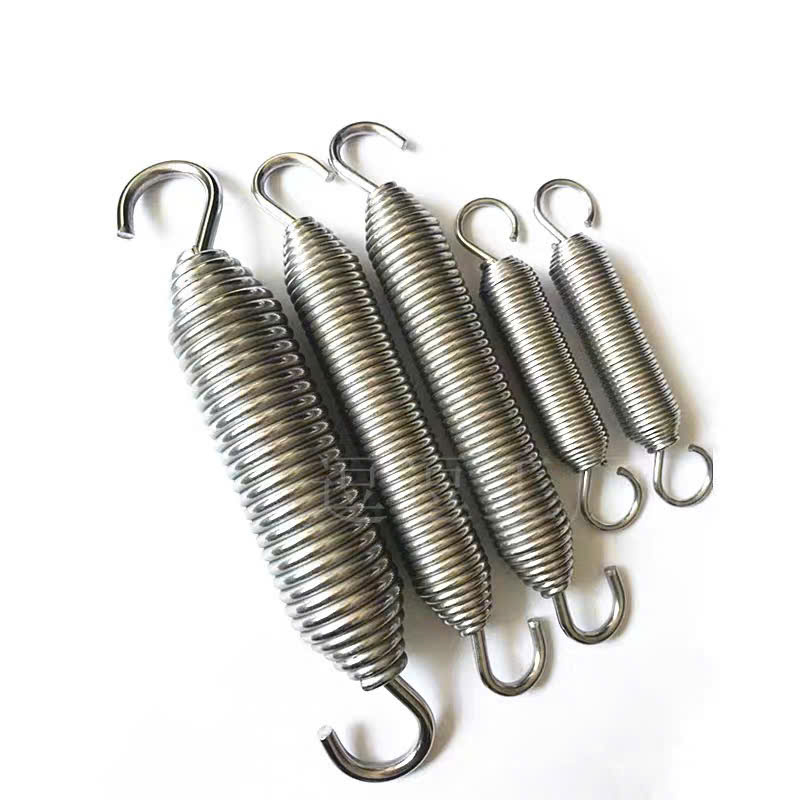

2. Lò xo kéo hồi vị (Extension Return Spring)

• Bị kéo giãn khi làm việc.
• Khi bỏ lực kéo, lò xo co lại đưa cơ cấu trở về vị trí ban đầu.
• Ứng dụng:
  • Cửa
  • Cơ cấu khóa
  • Máy tập Pilates
  • Thiết bị cơ khí
  •

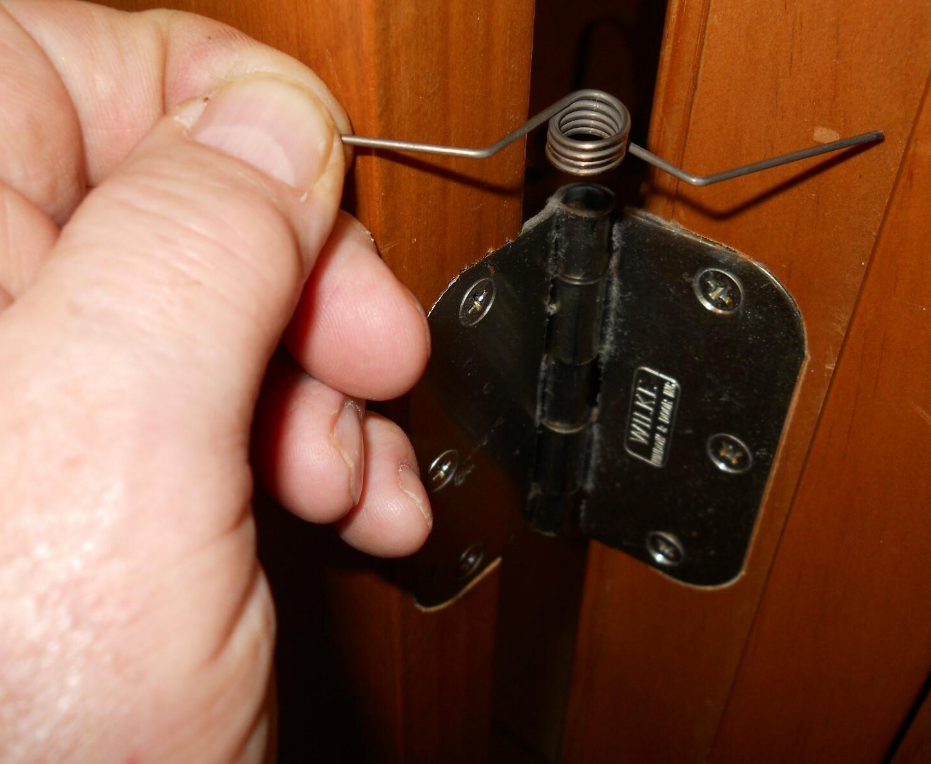

3. Lò xo xoắn hồi vị (Torsion Return Spring)

• Sinh mô-men xoắn để hồi vị.
• Ứng dụng:
  • Bản lề cửa
  • Kẹp
  • Tay gạt
  • Bướm ga
  • Bàn đạp

Ứng dụng trong các ngành

• Ô tô: bàn đạp phanh, ly hợp, bướm ga, cơ cấu khóa.
• Điện tử: công tắc, nút nhấn.
• Thiết bị y tế.
• Máy tập Pilates.
• Thiết bị tự động hóa.
• Đồ gia dụng như kẹp, bản lề, khóa cửa.

Các thông số cần xác định khi thiết kế

• Đường kính dây (Wire Diameter, d)
• Đường kính ngoài hoặc trung bình (OD, Dm)
• Chiều dài tự do (L0)
• Số vòng làm việc (Na)
• Tổng số vòng (Nt)
• Hành trình làm việc (Stroke)
• Lực hồi vị tại các vị trí làm việc (F1, F2)
• Tuổi thọ yêu cầu (Cycle Life)
• Vật liệu
• Xử lý bề mặt (mạ kẽm, mạ niken, sơn, điện phân, thụ động hóa...)
